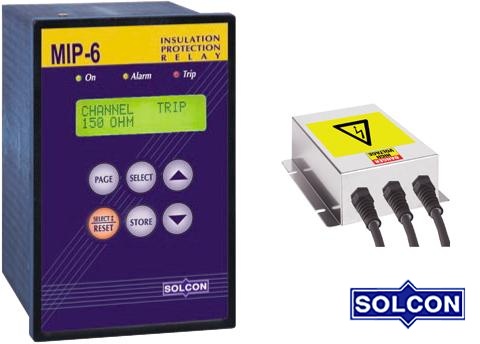

MIP-6 motor szigetelésvizsgáló relé
A MIP-6 típusú védelmi relé folyamatosan figyeli a kis- és középfeszültségű motorok szigetelésének esetleges károsodását, romlását. A készülék méri a szigetelési ellenállást a földhöz képest és kijelzi a pillanatnyi, valamint egy előre beállított időtartamon belül a magas és alacsony értékeket. A mérési tartomány 0,1-20 MΩ. 4 programozható NO/NC relés kimenettel rendelkezik, mely digitális kimeneti jelzést biztosítanak. Ezen felül RS485-ös protokollon keresztül a készülék továbbíthatja a mért értékeket.
Röviden a védelem előnyeiről
- Kijelzi a pillanatnyi és az átlag szigetelési értékeket LCD-n
- Programozható
- Mikroprocesszoros technológia
- Jelzés / kioldás határérték beállítható 0,1 – 20 20 MΩ között.
- 48 VDC próba feszültség használata a személyzet biztonsága érdekében
- 6 nyomógomb a gyors kezelhetőség érdekében
- 3 állapotjelző LED
- Mért értékek eltárolása
- Jogosulatlan paraméterváltoztatás elleni védelem
- 4 db NO/NC 8A, 250V programozható kimenet
- Opció: modbus protokoll
- Működtető feszültség: 120V ±20%, 50/ 60 Hz
- Működési hőmérséklet tartomány: 0 - +50 °C – alaptípus,
-10 - +60 °C – opció
Két kivitelben kapható a védelem:
- Kisfeszültségű alkalmazásokhoz
- Középfeszültségű alkalmazásokhoz kiegészítő ellenállással (max. 7.2 kV-os KÖF motorokhoz)
